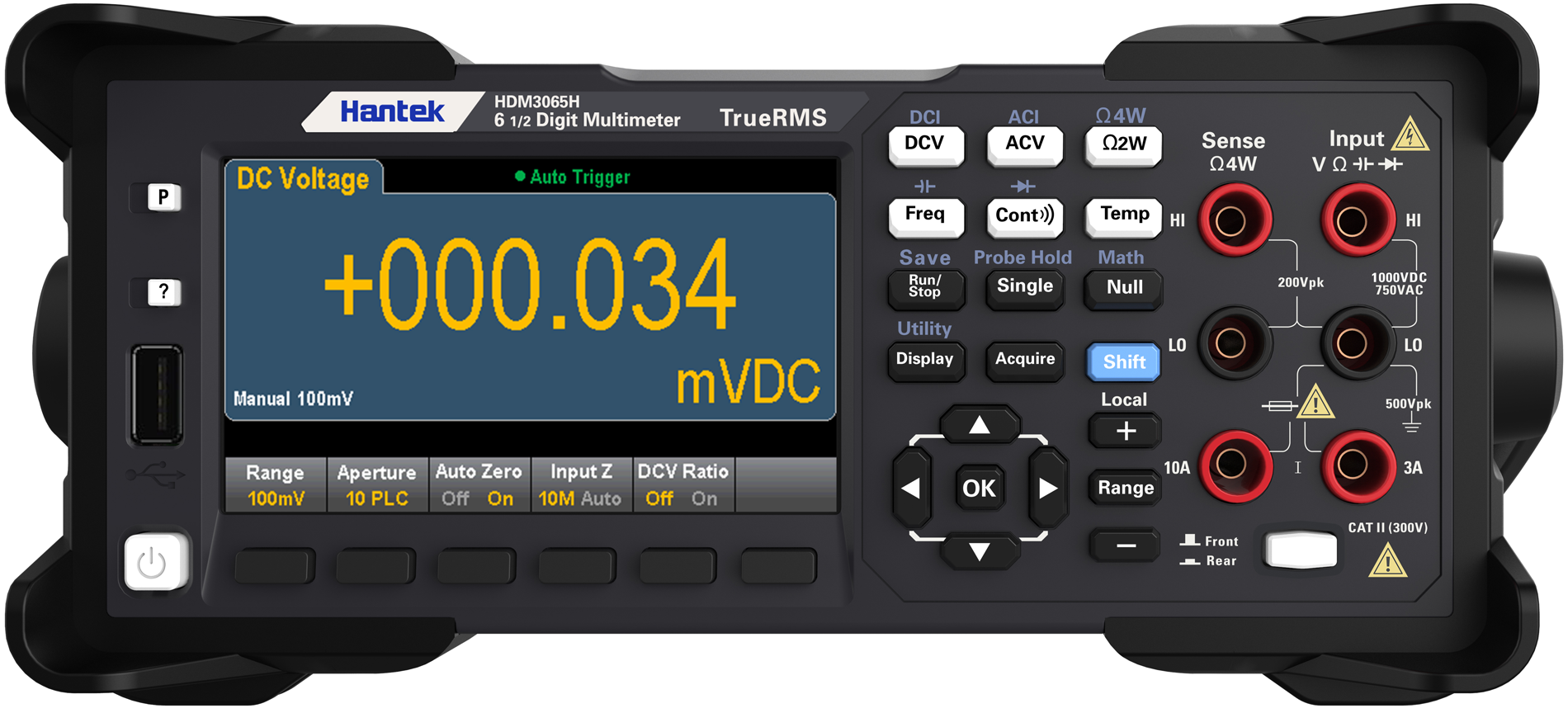

Hantek HDM3065B Multimetro Digital de Banco 6 1/2 bits (USB, LAN)

Hantek HDM3065B Multimetro Digital de Banco 6 1/2 bits

Multimetro de banco con resolución de lectura real de 6 1/2 bits.
Conexión delantera o trasera de las sondas (Seleccionable).
Lectura de hasta 30,000 veces / seg.

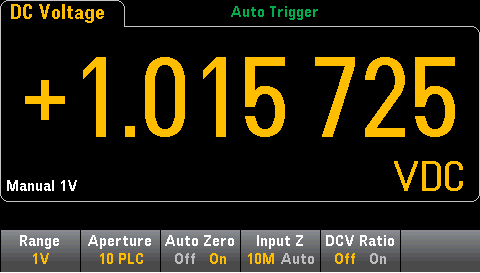

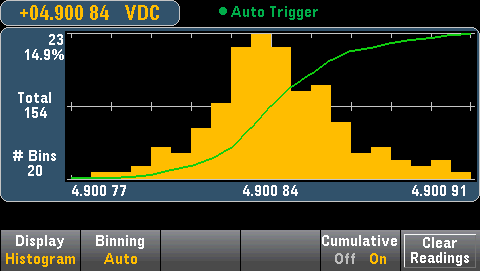

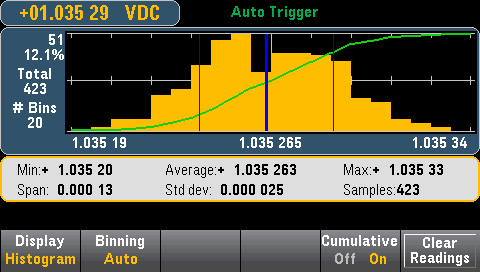

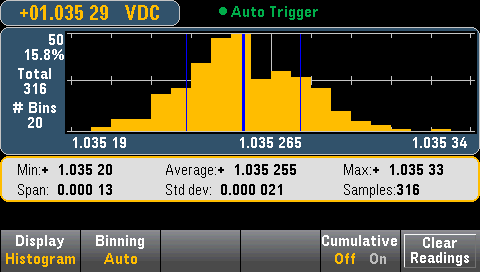

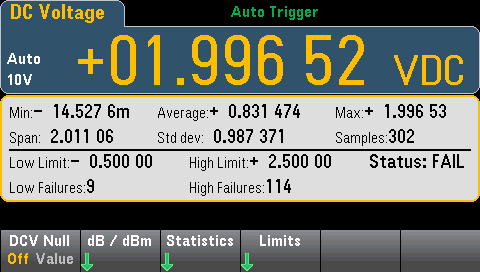

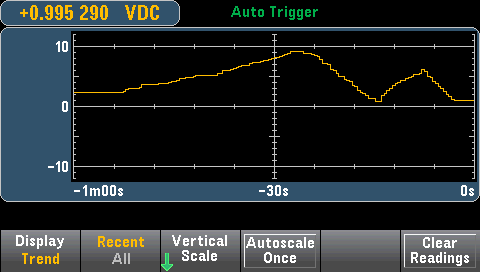

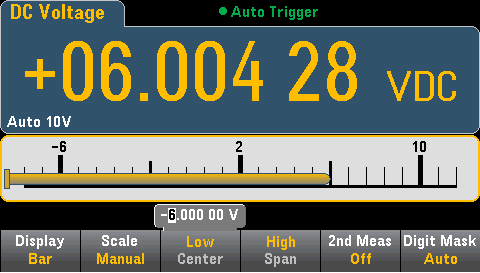

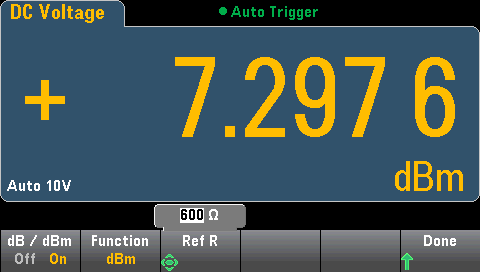

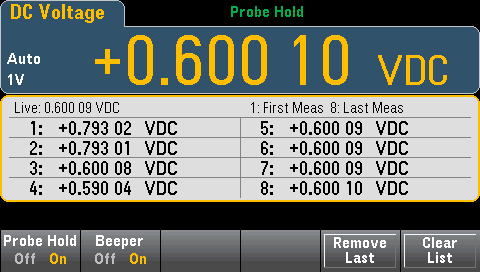

Función de visualización de gráficos, función de dibujo de tendencias para registrar datos de teating sin papel, información estadística e histograma.

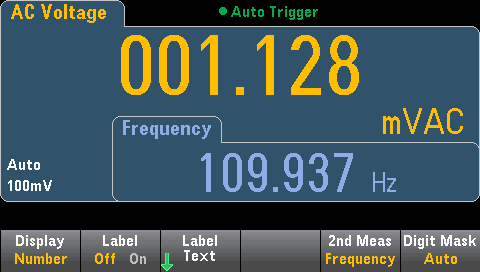

Función de medición de doble pantalla, muestra 2 tipos de parámetros de señal al mismo tiempo.
Valor TRUE RMS de voltaje CA y corriente CA.
Resolución de 0.1uV.
13 tipos de funciones de medición: voltaje CC, voltaje CA, corriente CC, corriente CA, resistencia de 2 líneas, resistencia de 4 líneas, capacitancia, diodo, conectividad, frecuencia, período, sensor arbitrario, temperatura, rango de corriente puede ser 10A.
LCD de 4,3 pulgadas y 64 K.
Estándares de seguridad CAT I 1000 V, CAT II 600 V.
Compatible con control remoto con estandar SCPI.
Interfaces: USB, Host USB, LAN.

Caracteristicas

Model	HDM3065	HDM3065B	HDM3065H
Resolution bits	6 1/2	6 1/2	6 1/2
DCV basic precision	75ppm	75ppm	75ppm
Max reading rate	30，000 readings/sec	30，000 readings/sec	30，000 readings/sec
Memorizer	10，000 readings/sec	10，000 readings/sec	10，000 readings/sec
Measure
DCV，ACV	100mV to 1，000V	100mV to 1，000V	100mV to 1，000V
DCI	100uA to 10A	100uA to 10A	100uA to 10A
ACI	100uA to 10A	100uA to 10A	100uA to 10A
2 lines and 4 lines resistance	100Ω to 100MΩ	100Ω to 100MΩ	100Ω to 100MΩ
Connectivity,diode	With，5V	With，5V	With，5V
Frequency，period	10Hz to 300kHz	10Hz to 300kHz	3Hz to 300kHz
Temperature	RTD100、 thermistor、 thermocouple	RTD100、 thermistor、 thermocouple	RTD/PT100、 thermistor、 thermocouple
thermocouple
Capacitance	1.0nF to 100.0uF	1.0nF to 100.0uF	1.0nF to 100.0uF
Double row display	Yes	Yes	Yes
Display screen	Color .Graph	Color .Graph	Color .Graph
Statistical graphics	histogram、bar diagram、run chart	histogram、bar diagram、 run chart	histogram、bar diagram、 run chart

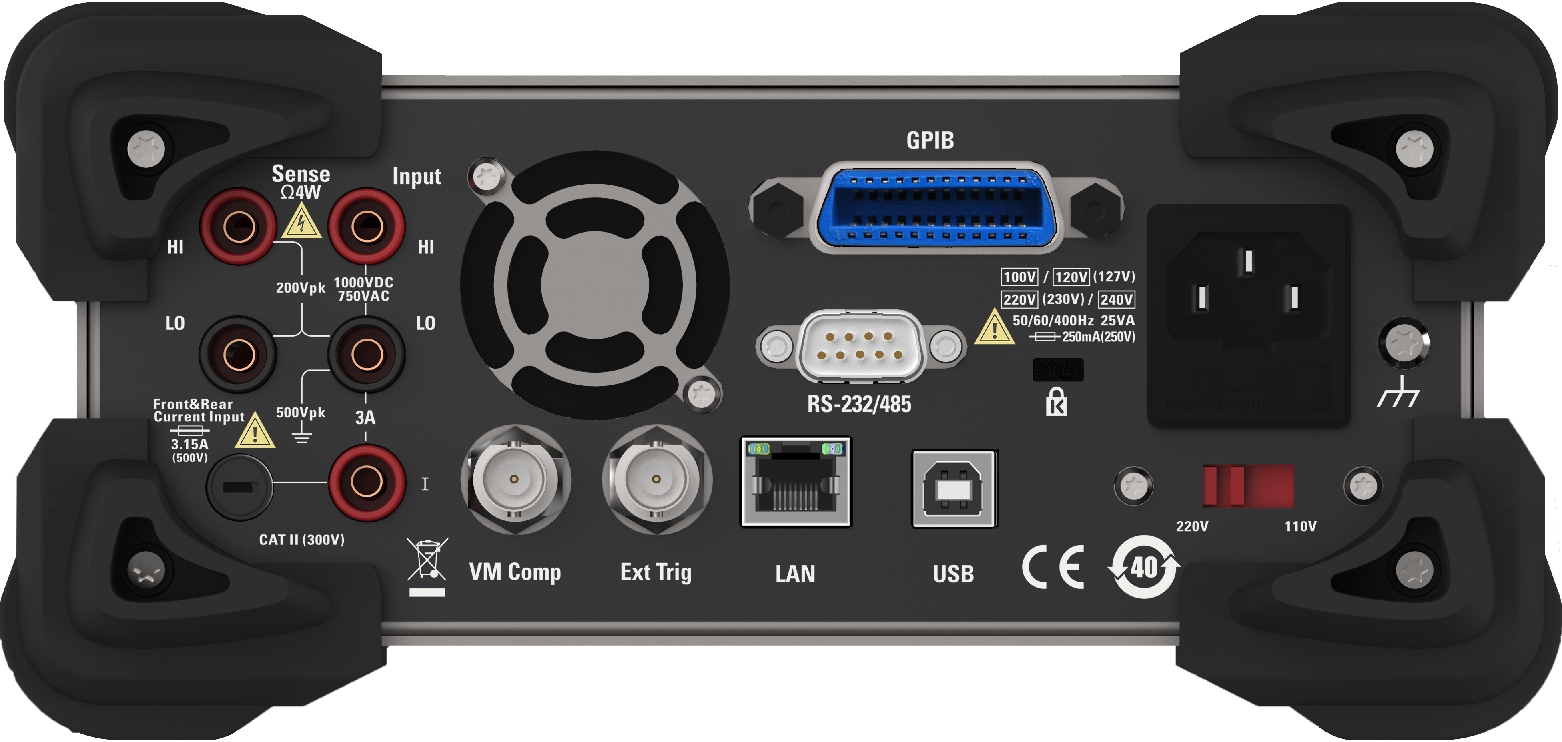

Back panel input terminal	With	With	With
IO interface
USB	Yes	Yes	Yes
232/485	Yes	Yes	Yes
LAN	No	Yes	Yes
GPIB	No	No	Yes

Parámetros técnicos.

Range2 /frequency DCvoltage		24hours3 TCAL±1℃	90days TCAL±5℃	1year TCAL±5℃	2years TCAL±5℃	temperature coefficient/℃ 4
100mV		0.0030+0.0030	0.0040+0.0035	0.0050+0.0035	0.0065+0.0035	0.0005+0.0005
1V		0.0020+0.0006	0.0030+0.0007	0.0040+0.0007	0.0055+0.0007	0.0005+0.0001
I0V		0.0015+0.0004	0.0020+0.0005	0.0035+0.0005	0.0050+0.0005	0.0005+0.0001
100V		0.0020+0.0006	0.0035+0.0006	0.0045+0.0006	0.0060+0.0006	0.0005+0.0001
1000V		0.0020+0.0006	0.0035+0.0010	0.0045+0.0010	0.0060+0.0010	0.0005+0.0001
True RMS AC voltage2，5，6 100mV、1V、10V、100V and 750V range
5—10Hz		0.35+0.02	0.35+0.03	0.35+0.03	0.35+0.03	0.035+0.003
10Hz—20kHz		0.04+0.02	0.05+0.03	0.06+0.03	0.07+0.03	0.005+0.003
20—50kHz		0.10+0.04	0.11+0.05	0.12+0.05	0.13+0.05	0.011+0.005
50-100kHz		0.55+0.08	0.60+0.08	0.60+0.08	0.60+0.08	0.060+0.008
100—300kHz		4.00+0.50	4.00+0.50	4.00+0.50	4.00+0.50	0.200+0.020
Resistance7	Testing current
100Ω	1mA	0.0030+0.0030	0.008+0.004	0.010+0.004	0.012+0.004	0.0006+0.0005
1kΩ	1mA	0.0020+0.0005	0.008+0.001	0.010?0.001	0.012+0.001	0.0006+0.0001
10kΩ	100μA	0.0020+0.0005	0.008+0.001	0.010+0.001	0.012+0.001	0.0006+0.0001
100kΩ	10μA	0.0020+0.0005	0.008+0.001	0.010+0.001	0.012+0.001	0.0006+0.0001
1MΩ	5μA	0.002+0.001	0.008+0.001	0.010+0.001	0.012+0.001	0.0010+0.0002
10MΩ	500nA	0.015+0.001	0.020+0.001	0.040+0.001	0.060+0.001	0.0030+0.0004
100MΩ	500nA‖ 10MΩ	0.300+0.010	0.800+0.010	0.800+0.010	0.800+0.010	0.1500+0.0002
DCcurrent	potential drop of internal resistance
100μA	<0.11V	0.010+0.020	0.040+0.025	0.050+0.025	0.060+0.025	0.0020+0.0030
1mA	<0.11V	0.007+0.006	0.030+0.006	0.050+0.006	0.060?0.006	0.0020+0.0005
10mA	<0.05V	0.007+0.020	0.030+0.020	0.050+0.020	0.060+0.020	0.0020+0.0020
100mA	<0.5V	0.010+0.004	0.030+0.005	0.050+0.005	0.060+0.005	0.0020+0.0005
1A	<0.7V	0.050+0.006	0.080+0.010	0.100+0.010	0.120+0.010	0.0050+0.0010
3A	<2.0V	0.180+0.020	0.200+0.020	0.200+0.020	0.230+0.020	0.0050+0.0020
10A8	<0.5V	0.050+0.010	0.120+0.010	0.120+0.010	0.150+0.010	0.0050+0.0010
Capacitance15
1.0000nF		0.50+0.50	0.50+0.50	0.50+0.50	0.50+0.50	0.05+0.05
10.000nF		0.40+0.10	0.40+0.10	0.40+0.10	0.40+0.10	0.05+0.01
100.00nF		0.40+0.10	0.40+0.10	0.40+0.10	0.40+0.10	0.05+0.01
1.0000μF		0.40+0.10	0.40+0.10	0.40+0.10	0.40+0.10	0.05+0.01
10.000μF		0.40+0.10	0.40+0.10	0.40+0.10	0.40+0.10	0.05+0.01
100.00μF		0.40+0.10	0.40+0.10	0.40+0.10	0.40+0.10	0.05+0.01
range2/frequency		24hours3 TCAL±1℃	90days TCAL±5℃	1year TCAL±5℃	2years TCAL±5℃	temperature coefficient/℃4
True RMS AC current2，6，9				potentia drop of internal resistance
100μA、1mA、10mA and 100mA range				<0.011,<0.11, <0.05,<0.5V
3Hz-5kHz		0.10+0.04	0.10+0.04	0.10+0.04	0.10+0.04	0.015+0.006
5-10kHz (typicalvalue)		0.10+0.04	0.10+0.04	0.10+0.04	0.10+0.04	0.030+0.006
1Arange	<0.7V
3Hz-5kHz		0.10+0.04	0.10+0.04	0.10+0.04	0.10+0.04	0.015+0.006
5-10kHz（typicalvalue）		0.10+0.04	0.10+0.04	0.10+0.04	0.10+0.04	0.030+0.006
3Arange	<2.0V
3Hz-5kHz		0.23+0.04	0.23+0.04	0.23+0.04	0.23+0.04	0.015+0.006
5-10kHz （typicalvalue）		0.23+0.04	0.23+0.04	0.23+0.04	0.23+0.04	0.030+0.006
10Arange8	<0.5V
3Hz-5kHz		0.15+0.04	0.15+0.04	0.15+0.04	0.15+0.04	0.015+0.006
5-10kHz（typicalvalue）		0.15+0.04	0.15+0.04	0.15+0.04	0.15+0.04	0.030+0.006
Connectivity
1kΩ		0.002+0.030	0.008+0.030	0.010+0.030	0.012+0.030	0.0010+0.0020
DiodeTesting10
5V		0.002+0.030	0.008+0.030	0.010+0.030	0.012+0.030	0.0010+0.0020
DCrate（typicalvalue）
（Normalize precision input）+（Normalize reference accuracy）
Temperature11
PT100 (DIN/IEC751)		Theprobe accuracy+0.05℃
5kΩ thermistor		Theprobe accuracy+0.1℃
Frequency：Technical Indicator±（%reading）12.13 100mV、1V、10、100V and 750 V range 14
3-10Hz		0.1	0.1	0.1	0.1	0.1
10-100Hz		0.03	0.03	0.03	0.03	0.035
100Hz-1kHz		0	0.008	0.01	0.01	0.015
1-300kHz		0.002	0.006	0.01	0.01	0.015
Square wave15		0.001	0.006	0.01	0.01	0.015
Extra Gate timeerror ± （%reading）13
Frequency		1second	0.1second	0.01second
3-40Hz		0	0.2	0.2
40-100Hz		0	0.06	0.2
100Hz-1kHz		0	0.02	0.2
1-300kHz		0	0.004	0.03
Square wave15		0	0	0

1.Para CC: los indicadores técnicos son válidos después de 60 minutos de precalentamiento, se configuran en 10 o 100NPLC en el período integral y habilitan la puesta a cero automática. Para AC: los indicadores técnicos son efectivos cuando se precalienta durante 60 minutos, usando filtro de ac lento y onda sinusoidal
2.Todos los rangos tienen un 20% de sobrerrango, excepto 1,000DCV 、 750ACV 、 10ADC 、 3AAC 、 10AAC y prueba de diodos.
3. Relativo al estándar de calibración
4. Fuera del rango de TCAL ± 5 ℃, cada grado （℃） aumenta un coeficiente.
5.Los indicadores técnicos son válidos cuando la onda sinusoidal es de entrada> 1.5% de rango y> 1mVrms. El rango de 750ACV está limitado a 8 × 107v-hz.
6. Rendimiento de baja frecuencia: se proporcionan tres configuraciones de filtro: 3 Hz 、 20 Hz 、 200 Hz. Se ha especificado la frecuencia más allá de la configuración del filtro, no se producirán errores adicionales.
7.Los indicadores técnicos son adecuados para la medición de 4 o 2 líneas （el sesgo de funcionamiento vuelve a cero） la medición de resistencia.Si no hay un nulo matemático, la medición de resistencia de 2 líneas aumentará un error adicional de 0,2 Ω.
8.El rango de 10A se proporciona solo en el conector frontal.Cada amplificador agrega un valor de corriente base de 2mA o corriente de entrada> 5Arms.
Los indicadores técnicos son válidos cuando la entrada de onda sinusoidal es> 1,5% de rango y> 10μAAC.
10.Los indicadores técnicos son adecuados para el voltaje medido en el extremo de entrada. La corriente de prueba de 1 mA es típica. El cambio de fuente de corriente provocará el cambio de caída de voltaje de la unión del diodo
11.La sonda seleccionada limita el rango de medición real y los errores de medición.La precisión de la sonda ha incluido todas las mediciones y los errores de conversión de temperatura ITS-90.PT100Ro se puede configurar en 100Ω ± 5Ω, para eliminar el error original de la sonda.
12. A menos que se indique lo contrario, los indicadores técnicos son válidos después de 60 minutos de calentamiento y con entrada sinusoidal Los indicadores técnicos son adecuados para tiempo de puerta de 1 s (7 bits).
13.Adecuado para entrada de onda cuadrada y sinusoidal ≥100mV. Para entradas de 10mV a 100mV, multiplique el% de error de lectura por 10.
14. El rango es del 10% al 120% por debajo de 750ACV.
15. La entrada de onda cuadrada se especifica como 10Hz-300kHz.
