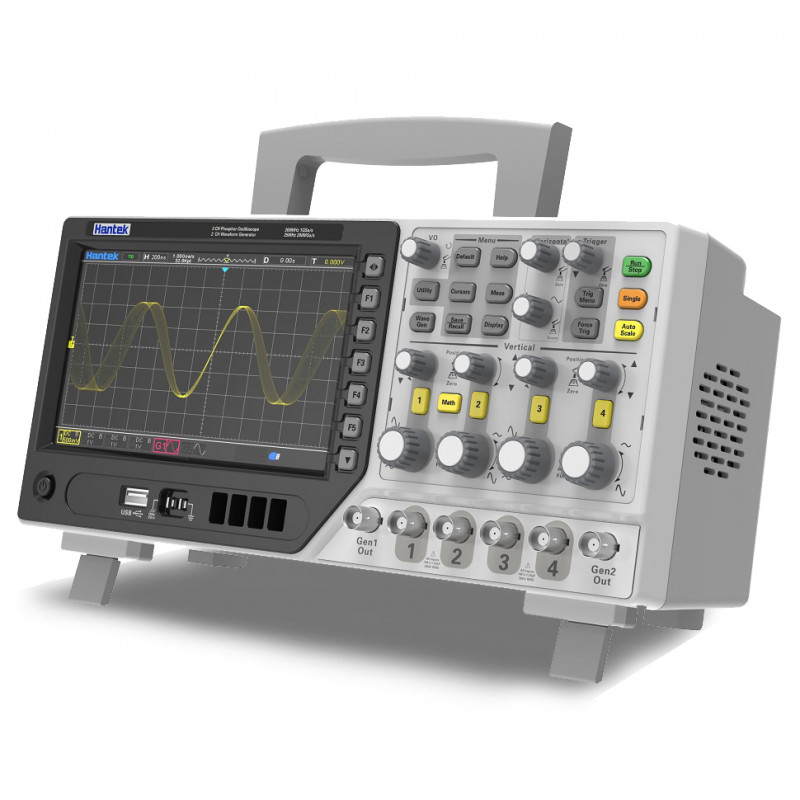

Osciloscopio de 4 canales con 80MHZ de ancho de banda.
2 Canales de Generador de señales arbitrarias / funciones.
16 Canales de Analizador lógico.
1 GSa/s de periodo de muestreo.
Tasas de captura de hasta 400,000 FPS.
64M de profundidad de memoria.
Pantalla táctil capacitiva WVGA (800x600).
16 tipos de funciones de disparo.
Disparo y decodificación de protocolos serie (UART, CAN, LIN, SPI, IIC).
Función de generación de diagramas Bode.
Caracteristicas:

Osciloscopio de 4 canales + generador de 2 canales + analizador lógico de 16 canales - Visualización de fósforo digital y de temperatura de color

Función de diagrama de Bode - Pantalla con 256 niveles de intensidad en color

Generador de funciones/arbitrario de 2 canales y 25 M - Velocidad de captura de hasta 400.000

Escalas de la FFT en pantalla - Adquisición segmentada e historial de señales

16 canales digitales - Memoria de 64 M

7 pulgadas, pantalla táctil capacitiva - Voltímetro digital de 5 dígitos y frecuencímetro de 6 dígitos

FFT function

Parameters
| Oscilloscope function | |||||
| Acquisition | Frecuencia de muestreo en tiempo real | 1 GSa/s (un canal) 500 MSa/s (dos canales) 250 MSa/s (tres/cuatro canales) | |||
| Nota: los canales digitales 1-2 y 3-4 abiertos a la vez cuentan como un solo canal | |||||
| Peak detection | Canal analógico 4 ns | ||||
| Nota: los canales digitales no lo admiten | |||||
| Average mode | Analog channel | ||||
| Todos los canales alcanzan N muestras a la vez; N puede ser 2、4、8、16、32、 64、128、256、512 and 1024. | |||||
| Nota: los canales digitales no lo admiten | |||||
| High resolution | Hasta 12 bits | ||||
| Nota: los canales digitales no lo admiten | |||||
| Ancho de pulso mínimo de prueba | 8ns | ||||
| Memory depth | 64 M en un canal | ||||
| 32 M con dos canales | |||||
| Input | Channel quantity | 4 analog channels | |||
| Nota: los canales de datos no se pueden abrir | |||||
| 3 analog channels | |||||
| Nota: canales digitales LA1/LA2/LA3/LA4/LA1LA2/LA3LA4 | |||||
| 2 analog channels | |||||
| Nota: canales digitales infinitos | |||||
| 1 analog channel | |||||
| Nota: canales digitales infinitos | |||||
| 0 analog channel | |||||
| Nota: canales digitales infinitos | |||||
| Input coupling | DC, AC o GND | ||||
| Nota: los canales digitales no lo admiten | |||||
| Impedancia de entrada, acoplamiento DC | Analog channel | ||||
| 25pF±3 pF,1MΩ±2% | |||||
| Digital channel | |||||
| (300KΩ±2%) ,(8 pF±3 pF) | |||||
| Factor de atenuación de sonda admitido | Canal analógico 1X, 10X, 100X, 1000X | ||||
| Voltage classes | 300 V CAT II | ||||
| Tensión máxima de entrada | Canal analógico 300 V RMS (10X) | ||||
| Canal digital -25 V ~ 25 V | |||||
| Horizontal | Waveform interpolation | (sen x)/x | |||
| Longitud máxima de registro | Máximo 64 M en un canal | ||||
| Máximo 32 M con dos canales | |||||
| máximo 16 M con tres/cuatro canales | |||||
| Rango de escala horizontal | |||||
| 2 ns/div ~ 100 s/div en pasos 1, 2, 5 | |||||
| Modo de base de tiempos | Y-T, X-Y, Roll | ||||
| Número X-Y | Canales 1 y 2: 1 canal XY; canales 3 y 4: 1 canal XY | ||||
| Zero offset | ± 0,5 div × base de tiempos mínima | ||||
| Frecuencia de muestreo y | ±25ppm | ||||
| Precisión del tiempo de retardo | |||||
| Clock drifting | ≤±5 ppm/year | ||||
| Medida de diferencia de tiempo | modo único, «adquisición» | ||||
| Accuracy | |||||
| (Full Bandwidth) | ± (1 intervalo de muestreo + 100 ppm × lectura + 0,6 ns) | ||||
| >16 times averages | |||||
| ± (1 intervalo de muestreo + 100 ppm × lectura + 0,4 ns) | |||||
| Sample interval=sec/div÷200 | |||||
| Vertical | Bandwidth(-3db) | DPO6084 | DPO6104 | DPO6204 | |
| 80MHz | 100MHz | 200MHz | |||
| Vertical resolution | Canal analógico 8 bits | ||||
| Canal digital 1 bit | |||||
| Rango de escala vertical | en el BNC de entrada es de 500 μV/div a 10 V/div | ||||
| Position range | 500 μV/div a 120 mV/div, ±1 V | ||||
| 122 mV/div a 1,2 V/div, ±10 V | |||||
| 1,22 V/div a 10 V/div, ±50 V | |||||
| Limitación de ancho de banda analógico opcional | Typical 20MHz | ||||
| Respuesta de graves (-3 dB) | En el BNC: ≤10 Hz | ||||
| Tiempo de subida en el BNC, típico | DPO6084 | DPO6104 | DPO6204 | ||
| ≤4.4ns | ≤3.5ns | ≤1.8ns | |||
| Precisión de la ganancia vertical | En modo de adquisición «normal» o «promedio», la precisión de 10 V/div a 10 mV/div es de ±3 % | ||||
| En modo de adquisición «normal» o «promedio», la precisión de 5 mV/div a 500 μV/div es de ±4 %. | |||||
| Precisión del offset DC | ± 0,1 div ± 2 mV ± 1 % del offset | ||||
| Aislamiento entre canales | De DC al ancho de banda máximo: >40 dB | ||||
| Nota: con una sonda 1X el ancho de banda se reduce a 6 MHz | |||||
| Trigger | Rango del nivel de disparo | ± 5 divisiones desde el centro de la pantalla | |||
| Trigger mode | auto, normal, único | ||||
| Level | CH1~CH4 | ± 4 divisiones desde el centro de la pantalla | |||
| Holdoff range | 8ns~10s | ||||
| Precisión del nivel de disparo | CH1~CH4 | 0,2 div × voltios/div dentro de ±4 divisiones desde el centro de la pantalla | |||
| Edge trigger | Slope | Flanco de subida, flanco de bajada, subida o bajada | |||
| Signal source | CH1~CH4, | ||||
| D1.0~D1.3, | |||||
| D2.0~D2.3, | |||||
| D3.0~D3.3, | |||||
| D4.0~D4.3 | |||||
| Disparo por ancho de pulso | Polarity | Polaridad positiva, polaridad negativa | |||
| Condición (cuándo) | <,>, !=, = | ||||
| Signal source | CH1~CH4, | ||||
| D1.0~D1.3, | |||||
| D2.0~D2.3, | |||||
| D3.0~D3.3, | |||||
| D4.0~D4.3 | |||||
| Rango de ancho de pulso | 8ns ~ 10s | ||||
| Video trigger | Signal standard | NTSC, PAL | |||
| Signal source | CH1~CH2 | ||||
| Synchronization | Línea de barrido, número de línea, campo impar, campo par, todos los campos | ||||
| Slope trigger | Slope | rise,fal | |||
| condición (cuando) | <,>, !=, = | ||||
| Signal source | CH1 ~ CH4 | ||||
| Time range | 8ns ~ 10s | ||||
| Overtime trigger | Signal source | CH1~CH4, | |||
| D1.0~D1.3, | |||||
| D2.0~D2.3, | |||||
| D3.0~D3.3, | |||||
| D4.0~D4.3 | |||||
| Polarity | Polaridad positiva, polaridad negativa | ||||
| Time range | 8ns ~ 10s | ||||
| Window trigger | Signal source | CH1~CH2~CH3~CH4~LA1~LA4 | |||
| Pattern trigger | Pattern | 0: nivel bajo; 1: nivel alto; X: ignorar; | |||
| Nivel (fuente de señal) | CH1~CH4 | ||||
| Interval trigger | Slope | rise,fall | |||
| condición (cuando) | <,>, !=, = | ||||
| Signal source | CH1~CH4, | ||||
| D1.0~D1.3, | |||||
| D2.0~D2.3, | |||||
| D3.0~D3.3, | |||||
| D4.0~D4.3 | |||||
| Rango de tiempo | 8ns ~ 10s | ||||
| Delay trigger | Edge type | Flanco de subida, flanco de bajada | |||
| Signal source | CH1~CH4 | ||||
| condición (cuando) | <,>, !=, = | ||||
| Time range | 8ns ~ 10s | ||||
| Disparo setup/hold | Edge type | Flanco de subida, flanco de bajada | |||
| Signal source | CH1~CH4 | ||||
| condición (cuando) | <,>, !=, = | ||||
| Time range | 8ns ~ 10s | ||||
| Runt trigger | Polarity | Polaridad positiva, polaridad negativa | |||
| Condición (cuándo) | <,>, !=, = | ||||
| Signal source | CH1~CH4 | ||||
| Time range | 8ns ~ 10s | ||||
| UART trigger | condición (cuando) | inicio, parada, datos, paridad par-impar, error de recepción | |||
| Fuente de señal (RX/TX) | CH1~CH4, | ||||
| D1.0~D1.3, | |||||
| D2.0~D2.3, | |||||
| D3.0~D3.3, | |||||
| D4.0~D4.3 | |||||
| Data format | Hex(hexadecimal) | ||||
| Data length | 1 byte | ||||
| Ancho de bits de datos | 5 bits, 6 bits, 7 bits, 8 bits | ||||
| Paridad par-impar | ninguna, impar, par | ||||
| Free level | high、low | ||||
| Velocidad en baudios (opcional) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/11520 0/230400/380400/460400 bit/s | ||||
| Velocidad en baudios (definida por el usuario) | 300 bit/s ~ 334000 bit/s | ||||
| LIN trigger | condición (cuando) | Campo de intervalo, campo de sincronismo, campo ID, error de sincronismo, identificador, ID y datos | |||
| Signal source | CH1~CH4, | ||||
| D1.0~D1.3, | |||||
| D2.0~D2.3, | |||||
| D3.0~D3.3, | |||||
| D4.0~D4.3 | |||||
| Data format | Hex(hexadecimal) | ||||
| Velocidad en baudios (opcional) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/11520 0/230400/380400/460400 bit/s | ||||
| Velocidad en baudios (definida por el usuario) | 300 bit/s ~ 334000 bit/s | ||||
| Disparo CAN | condición (cuando) | Bit de inicio, ID de trama remota, ID de trama de datos, ID de trama, datos de trama remota, datos de trama de datos, trama errónea, todos los errores, error de respuesta, trama de sobrecarga | |||
| Signal source | CH1~CH4 | ||||
| Data format | Hex(hexadecimal) | ||||
| Velocidad en baudios (opcional) | 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000 , 250000, 500000, 800000, 1000000 | ||||
| Velocidad en baudios (definida por el usuario) | 5 kbit/s ~ 1 Mbit/s | ||||
| SPI trigger | Signal source | CH1~CH4, | |||
| D1.0~D1.3, | |||||
| D2.0~D2.3, | |||||
| D3.0~D3.3, | |||||
| D4.0~D4.3 | |||||
| Data format | Hex(hexadecimal) | ||||
| Ancho de bits de datos | 4, 8, 16, 24, 32 | ||||
| IIC trigger | Fuente de señal (SDA/SCL) | CH1~CH4, | |||
| D1.0~D1.3, | |||||
| D2.0~D2.3, | |||||
| D3.0~D3.3, | |||||
| D4.0~D4.3 | |||||
| Data format | Hex(hexadecimal) | ||||
| Data index | 0~7 | ||||
| opportunity(condition) | Bit de inicio, bit de parada, sin respuesta, dirección, datos, reinicio | ||||
| Measurement | cursor | Diferencia de tensión entre cursores △V | |||
| Diferencia de tiempo entre cursores △T | |||||
| Inversa de △T, en hercios (1/△T) | |||||
| Auto measurement | frecuencia, periodo, media, pico a pico, RMS, mínimo, máximo, tiempo de subida, tiempo de bajada, ancho +, ancho −, base, cresta, medio, amplitud, sobreoscilación, preoscilación, desfase en flanco de subida, desfase en flanco de bajada, ciclo de trabajo +, ciclo de trabajo −, media del periodo, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF | ||||
| DVM | Data source | CH1,CH2 | |||
| Measurement type | Valor eficaz DC | ||||
| Valor eficaz AC | |||||
| DC | |||||
| Frequency meter | frecuencímetro por hardware de 6 dígitos | ||||
| Generador de formas de onda arbitrarias | |||||
| Generador de formas de onda arbitrarias (en osciloscopios con canal de generador) | Channel number | 2 channels | |||
| Sample rate | 200MSa/s | ||||
| Vertical resolution | 12 bits | ||||
| Maximum frequency | 25 MHz | ||||
| Standard waveforms | seno, cuadrada, pulso, triangular, ruido, DC | ||||
| Sinc, exponencial, semidistorsión, Lorentz, multifrecuencia de doble tono, gaussiana, ECG | |||||
| Arbitrary waveform | Arb1, Arb2, Arb3, Arb4 | ||||
| Sin | Frequency range | 0.1Hz~25MHz | |||
| square/pulse | Frequency range | 0.1Hz~10MHz | |||
| triangular wave | Frequency range | 0.1Hz~1MHz | |||
| Sampling wave | Frequency range | 0.1Hz~1MHz | |||
| Index | Frequency range | 0.1Hz~5MHz | |||
| Semi-distortion | Frequency range | 0.1Hz~1MHz | |||
| lorentz | Frequency range | 0.1Hz~1MHz | |||
| Multifrecuencia de doble tono | Frequency range | 0.1Hz~1MHz | |||
| Gauss | Frequency range | 0.1Hz~1MHz | |||
| ECG | Frequency range | 0.1Hz~1MHz | |||
| Arbitrary wave | Frequency range | 0,1 Hz a 10 MHz | |||
| Waveform length | 8KSa | ||||
| Frequency | accuracy | 100 ppm (< 10 kHz) 50 ppm (> 10 kHz) | |||
| resolution | 0,1 Hz o 4 dígitos, el mayor | ||||
| Amplitude | Output range | 10 mV ~ 7 Vp-p (alta impedancia) | |||
| 5mV~3.5Vp-p(50Ω) | |||||
| DC offset | range | ± 3,5 V, alta impedancia | |||
| ±1.75 V,50 Ω | |||||
| resolution | 100 μV o 3 dígitos, el mayor | ||||
| accuracy | 2%(1 kHz) | ||||
| Output impedance | 50 Ω | ||||
| Logic analyzer | |||||
| Logic analyzer | Impedancia de entrada, acoplamiento DC | Digital channel | |||
| (300KΩ±2%) ,(8 pF±3 pF) | |||||
| Threshold value | 4 canales en 1 grupo con umbral ajustable | ||||
| Threshold option | TTL(1.4 V) | ||||
| 5,0 V CMOS (+2,5 V) | |||||
| 3,3 V CMOS (+1,65 V) | |||||
| 2,5 V CMOS (+1,25 V) | |||||
| 1,8 V CMOS (+0,9 V) | |||||
| ECL(-1.3 V) | |||||
| PECL(+3.7 V) | |||||
| LVDS(+1.2 V) | |||||
| 0V | |||||
| User-defined | |||||
| Threshold range | ± 7,0 V, en pasos de 10 mV | ||||
| Threshold accuracy | ± (100 mV + 3 % del umbral ajustado) | ||||
| Dynamic range | ±5.0V+ threshold | ||||
| Excursión de tensión mínima | 500 mVpp | ||||
| Vertical resolution | 1 bit | ||||
| General specifications | |||||
| Display | Display type | Pantalla TFT de cristal líquido de 7" (diagonal) | |||
| Display resolution | 800 (horizontal) × 480 (vertical) píxeles | ||||
| Display colour | 16 millones de colores (color real de 24 bits) | ||||
| Persistence time | mínimo, 1 s, 5 s, 10 s, 30 s, infinito | ||||
| Display type | dot、vector | ||||
| Display mode | Temperatura de color, escala de grises | ||||
| Display brightness | adjustable | ||||
| Grid type | adjustable | ||||
| Grid brightness | adjustable | ||||
| Interface | Standard interface | USB Host, USB Device, LAN, WiFi en la versión EDU | |||
| Aux (salida de disparo/Pasa-Falla), solo en la versión EDU | |||||
| Optional interface | PassFail | ||||
| UART | |||||
| HDMI | |||||
| General specifications | Salida del compensador de sonda | ||||
| Tensión de salida, típica | unos 2 Vpp con carga ≥ 1 MΩ | ||||
| frequency、typical | 1kHz | ||||
| Power supply | 100-120 V AC RMS (±10 %), 45 Hz a 440 Hz, CAT II | ||||
| 120-240 V AC RMS (±10 %), 45 Hz a 66 Hz, CAT II | |||||
| Power consumption | <30W | ||||
| Fuse | T,3.15A,250V,5x20mm | ||||
| Operating temperature | 0~50 °C (32~122 °F) | ||||
| Storage temperature | -40~+71 °C (-40~159.8 °F) | ||||
| Humidity | ≤ +104 ℉ (≤ +40 °C): humedad relativa ≤ 90 % | ||||
| 106 ℉ ~ 122 ℉ (+41 °C ~ 50 °C): ≤60 % de humedad relativa | |||||
| Cooling method | convection | ||||
| Altitude | En funcionamiento y fuera de funcionamiento | 3,000m(10,000 feet) | |||
| Mechanical shock | Random vibration | 0.31 g RMS de 50 Hz a 500 Hz, | |||
| 10 minutos en cada eje | |||||
| Nonoperating | 2.46g RMS de 5 Hz a 500 Hz, | ||||
| 10 minutos en cada eje | |||||
| Operating | 50 g, 11 ms, semionda senoidal | ||||
| Mechanical | Size | 318 × 140 × 150 mm (largo × ancho × alto) | |||
| Weight | 2900g | ||||
![]() | ![]() |
![]() | ![]() |
![]() | ![]() |
|
|
|
![]() | ![]() |
