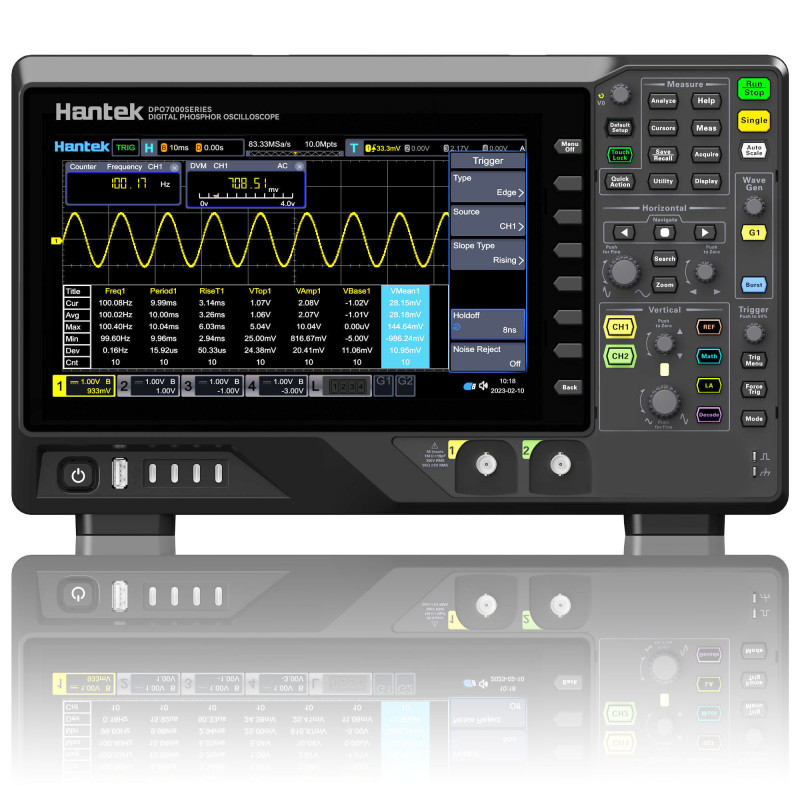

Hantek DPO7352E Osciloscopio 2 canales 350MHZ + Gen AWG + 16 Analiz. Lógico

2004.06 €

2.424,91 € IVA INCLUIDO

Pantalla color multitáctil capacitiva de 10.1 pulgadas.
Visualización de temperatura de color, forma de onda de 256 niveles de intensidad.
Ancho de banda de 350MHZ, tasa de muestreo de 2 GSa/s.
Profundidad de memoria de 2G, Velocidad de captura de forma de onda de 500.000 wfms/s.
Con un generador de forma de onda de 25MHz. (admite salida de onda arbitraria)
51 tipos de mediciónes automáticas.
Disparo y decodificación de protocolos serie RS232, I2C, SPI, LIN, CAN.
Múltiples funciones de análisis y procesamiento de datos.
Integra las funciones de 7 instrumentos: osciloscopio/analizador lógico/analizador de espectro/generador de señal/voltímetro /frecuencímetro/analizador de protocolos serie.

Cantidad

ENVIO EN 7/10 DIAS

Hantek DPO7352E

Osciloscopio 2 canales / 350MHZ con Generador de señales AWG y Analizador Lógico de 16 canales

7 instrumentos en uno: Osciloscopio / Analizador lógico de 16 canales / Analizador de espectro / Generador de ondas arbitrarias / Voltímetro digital / Frecuencímetro de 6 bits/Analizador de protocolos serie.
Velocidad de muestreo en tiempo real de hasta 2GSa/s, profundidad de memoria 2G, grabación y reproducción de formas de onda en tiempo real por hardware de hasta 2 millones de fotogramas.
Pantalla capacitiva multitáctil de 10,1 pulgadas, escala de grises de forma de onda de 256 niveles y visualización de temperatura de color.
Ricas funciones de activación y decodificación de protocolos seriales;
La tasa de captura de formas de onda es superior a 500.000 formas de onda por segundo.
Se miden automáticamente hasta 51 tipos de parámetros de forma de onda y también se proporciona la función de medición de hardware con memoria completa.
Múltiples funciones de análisis y procesamiento de datos: búsqueda independiente, teclas de navegación y lista de eventos, histograma, gráfico de baudios, análisis de potencia, contador.

Caracteristicas de la serie DPO7000 de Hantek:

2G memory depth

Ultra-long memory depth of 2G. Fully understand waveform overall and details, will not lose any accidental events and waveform changes.

Serial bus triggering and decoding

Provides bus triggering and decoding functions, supports multiple protocols RS232, I2C, SPI, LIN, CAN and can decode and display bus protocol information quickly and intuitively.

Waveform digital fluorescent display

Provide digital fluorescence multi-level waveform grayscale display effect, which can help users quickly find potential anomalies in the signal.

25MHz function/arbitrary waveform generator

Waveform generator, integrated with a variety of commonly used built-in waveforms, supports customized arbitrary waveform, arbitrary wave burst output, and modulated waveform output.

Area trigger function

By drawing the region, you can set the region trigger. The region trigger can simplify the operation of advanced trigger and quickly isolate the waveform of interest.

Test parameter function

5-digit digital voltmeter and 6-digit hardware frequency meter function; Real-time statistics of minimum, maximum, average, standard deviation and other information enable you to execute tests more efficiently.

Waveform recording and playback

The waveform recording function option is provided to record the waveform changes in real time without interruption, and mark the time on the signal, so as to play back the waveform conveniently and find out the fault.

Quick operation function

The shortcut operation panel including 15 common functions can be opened with one button without searching. Make the operation faster and the measurement more efficient.

Model	Channel	Bandwidth	Highest real-time Sampling rate	Maximun memory depth	Maximun memory depth	Logical analyzer	Waveform generator
DPO7102E	2CH	100MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7202E	2CH	200MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7352E	2CH	350MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7502E	2CH	500MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7104E	4CH	100MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7204E	4CH	200MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7354E	4CH	350MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7504E	4CH	500MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH

Model	DPO7502E	DPO7352E	DPO7202E	DPO7102E
Channel	2 Channel Oscilloscope+1 Channel Waveform Generator +16 Channel Logic Analyzer
Bandwidth	500MHz	350MHz	200MHz	100MHz
Real-time Sampling Rate	2GSa/s single channel, 1GSa/s half channel, 1GSa/s all channel
Memory Depth	2Gpts (single channel), 1Gpts (dual channel), 500Mpts (three-four channels), 250Mpts (full channel)
Waveform Capture Rate	500,000 wfms/s [25ns dot display single channel automatic memory depth]
Vertical Resolution	8 bit
Vertical Sensitivity	1 MΩ: 500μV/div ~ 10 V/div; 50 Ω: 500μV/div ~ 1 V/div
Time Base Range	500ps/div~1ks/div	1ns/div~1ks/div	2ns/div~1ks/div	5ns/div~1ks/div
Time Base Accuracy	±1 ppm ± 1 ppm/year
Bandwidth limitation	20 MHz, 100MHz, 200MHz, 350MHz；Independent optional for each channel
Trigger Type	Edge, Pulse, Video, Slope, Overtime, Window, Runt, Superamp, Pattern, Delay, Setup/Hold, RS232, LIN, CAN, SPI, I2C
Bus and Decoding	RS232, I2C, SPI, LIN, CAN
Mathematical Operation	A+B, A-B, A*B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, LowPass, HighPass, BandPass, BandStop, AX+B, Expression
Automatic Measurement	41 kinds of parameter measurement, supporting statistics and analysis
Analysis Function	Frequency meter, digital voltmeter, power analysis, histogram, search, navigation, history, baud chart
Hardware Recording and Playback	More than 2 million frames (single channel)
Input Coupling	DC, AC or GND
Input Impedance and Capacitance	1 MΩ ± 1%，50 Ω ± 1% ；21 pF ± 3 pF
Arbitrary Waveform Generator	Sampling rate 200 MSa/s, vertical resolution 12 bit, maximum output frequency 25 MHz, sine, square wave, pulse, triangle wave, noise, DC, Sinc, exponential, half-distortion, Lorentz, DTMF, Gaussian, ECG and other 13 standard waveforms
Digital Channel	16CH, 1GSa/s sampling rate
Interface	USB HOST, USB DEVICE, LAN； option: HDMI, serial port
Screen	10.1 inch multi-touch capacitive screen, 256 level waveform grayscale display, with color afterglow

Referencia DPO7352E

Ficha técnica

Canales de Osciloscopio: 2
Ancho de banda de Osciloscopio: 350
Serie: DPO7000E
Tasa de captura: 400k
Generador de señales / Funciones: Si
Analizador Lógico: Si
Pantalla Táctil: Si

Referencias específicas

Descargas

Basic Safety Manual and Startup - English

Descargas (158.8KB)

PO7000 QuickGuide (English)

Descargas (1.2MB)

DPO7000 Data Manual (English)

Descargas (820.09KB)

DPO7000 User Manual (English)

Descargas (7.46MB)
